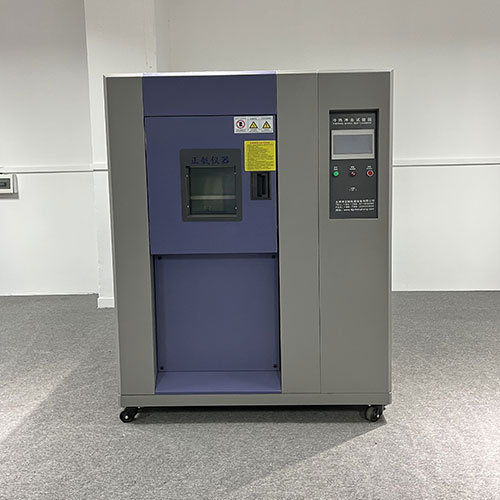

冷熱沖擊試驗箱作為一種先進的測試設備，廣泛應用于航空航天、電子電器、汽車制造等多個領域，以模擬極端環境下的溫度沖擊，評估產品的耐候性和可靠性。其精密的構造和復雜的系統確保了測試的準確性和高效性。

一、箱體結構

  冷熱沖擊試驗箱的箱體是其基礎框架，通常采用高品質的保溫材料制成，如進口SUS304耐腐蝕不銹鋼板材，表面經過靜電噴涂處理，不僅美觀大方，而且具有優異的保溫性能，確保了試驗箱內溫度的穩定性和均勻性。箱體內部被劃分為高溫區、低溫區和測試區，以滿足不同溫度條件下的測試需求。

二、控制系統

  控制系統是冷熱沖擊試驗箱的核心部分，負責監測和控制試驗箱內的溫度、濕度等參數，通過先進的溫度控制器和傳感器，控制系統能夠精確調節加熱元件和制冷機組的運行狀態，實現溫度的快速升降和穩定控制。同時，控制系統還具備數據記錄、故障報警和遠程監控等功能，提高了測試的自動化水平和安全性。

三、冷熱循環系統

  冷熱循環系統是實現溫度沖擊的關鍵部分，包括壓縮機、蒸發器、冷凝器等制冷元件以及加熱電阻或電熱絲等加熱元件。通過制冷和加熱元件的交替工作，冷熱循環系統能夠在短時間內實現試驗箱內溫度的快速升降，從而模擬出極端環境下的溫度沖擊。此外，系統還配備了高效的空氣循環系統，以確保試驗箱內溫度的均勻分布。

四、試樣搬運系統

  試樣搬運系統用于將試樣從高溫區轉移到低溫區或從低溫區轉移到高溫區，以實現溫度沖擊的測試。該系統通常采用電動或氣動的方式進行操作，具有快速、準確、可靠的特點。通過控制系統的指令，試樣搬運系統能夠精確控制試樣的搬運過程，確保試樣在溫度變化過程中不受損。

五、其他輔助部件

  除了上述主要部分外，冷熱沖擊試驗箱還配備了多種輔助部件，如油分離器、氣液分離器、干燥過濾器等。這些部件在系統中發揮著重要作用，如保護制冷壓縮機、過濾雜質、保持系統穩定運行等。
